光進丸　１／５０模型　製作記

「光進丸」は加山雄三の設計＆所有のクルーザーです。 水雷艇がまだ完成していないのですが、待ちきれなく 艦船ではなくクルーザーの作成を考えている。 「光進丸」に関連するホームページを閲覧して情報を捜しました。 ２０１０年１０月某日に加山雄三ミュージアムを訪問し、実際の船も撮影ができました。 作成する意欲をあげるために現地に行ってきました。

加山雄三ミュージアムの展示されている模型の近くに貼られていた設計図がある。 これをベースに１／５０として加工したうえで拡大します。

「光進丸」の1/50模型が展示されている。 展示用なので目標とすべき手本でもある。

1/120模型の断面を切って、断面部を２．４倍に拡大コピーをしてみます。

1/50の骨組み断面部。

1/50 先の細いノコギリで曲線部は切っていきます。

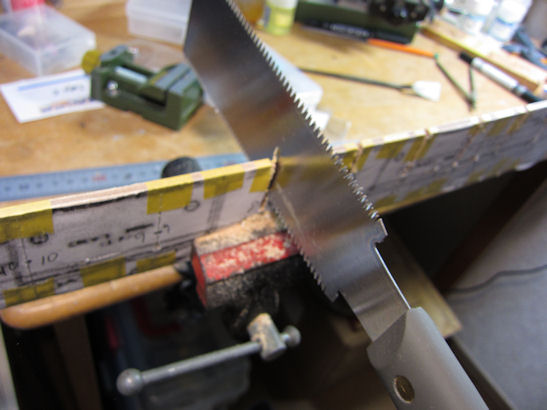

1/50 まとめてマスキングテープで固定してノコギリで刻みをいれます。

1/50 背骨の部分をノコギリで切っていきます。 シナベニアは柔らかいです。

1/50「光進丸」の骨組みは3.7mm厚品ベニアはさすがに太いなあ。

1/50 骨組みをおくのは不安定な台です。別に作る必要あり。

1/50「光進丸」の骨組み材料です。これを組み上げてゆきます。

骨組み（3.7mm厚）を仮に組んでみる。

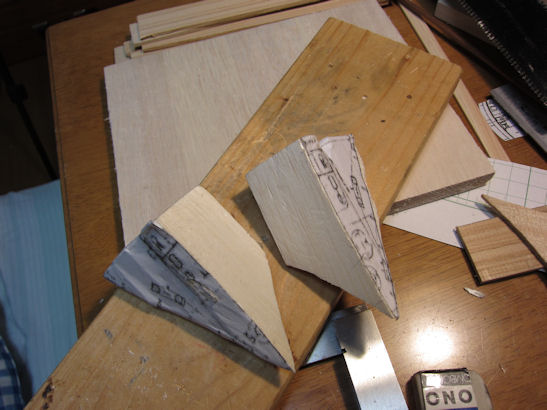

「光進丸」の下部先端ははシナ材のブロックです。。

「光進丸」の内壁を区切っています。

「光進丸」の上部先端ははシナ材のブロックです。

マホガニ2mm×4mmの角材を短く切ってセメダインCで接着していきます。 （マホガニ2mm×4mm　１本40円）

骨組みをしてみます。

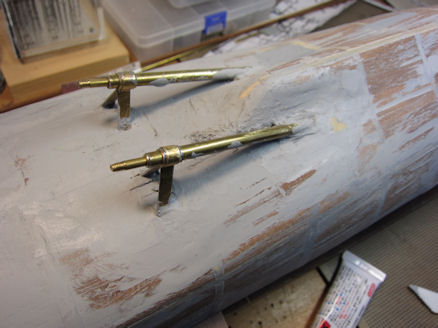

スクリュー台座を装着。

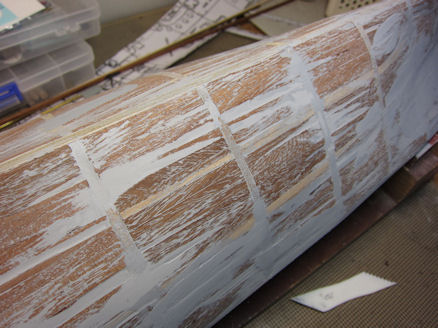

溶きパテを塗ってはヤスるを繰り返します。

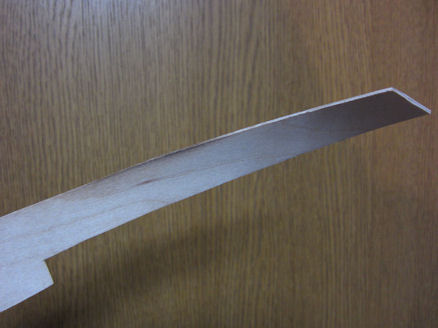

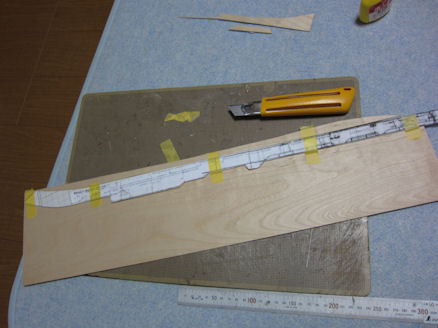

船体の上部に飛び出ている部分を1ｍｍ航空ベニアを利用します。 このベニアをコンロで暖めて曲げて使います。

ベニアをコンロで暖めて曲げますが、焦げたりします。

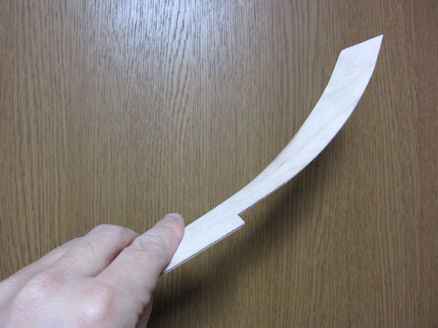

暖めて曲げまることを繰り返します。

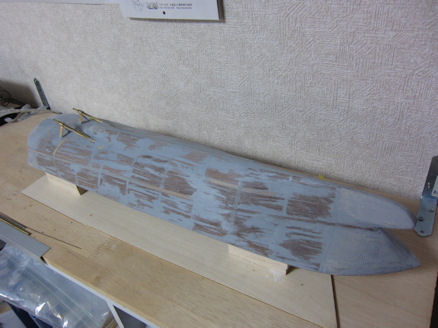

船を逆さにして固定する台座をつくりました。船体の側面を取りつけるのでそのためのものです。

船体を裏返して固定するとこんな感じ。 ヤスリとパテ塗りに使います。
